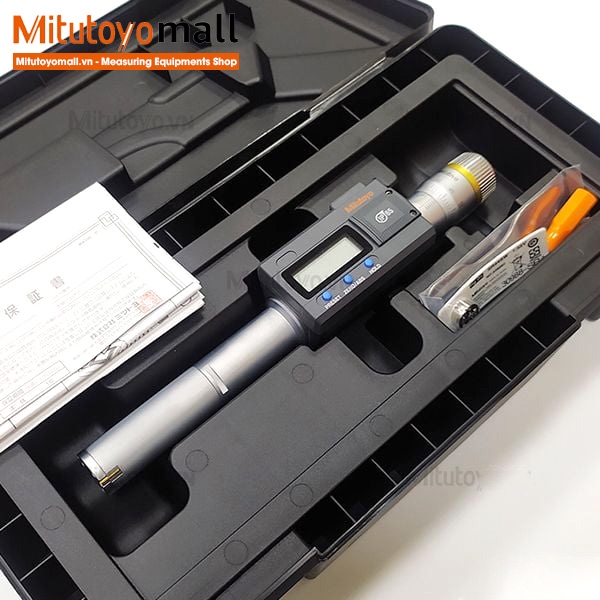

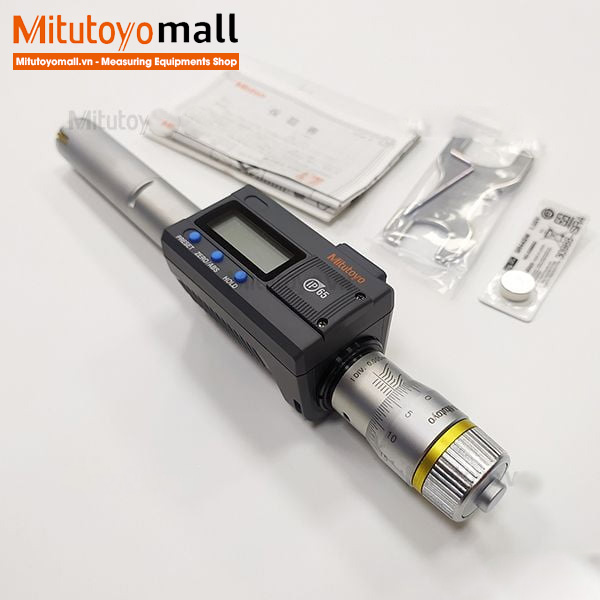

Panme đo lỗ ba chấu điện tử Mitutoyo 468-166 ( 20-25mm x 0,001mm ) Digimatic Holtest Chính hãng

Panme đo lỗ ba chấu điện tử Mitutoyo 468-166 ( 20-25mm x 0,001mm ) Digimatic Holtest Chính hãng phân phối COCQ

Giới thiệu sản phẩm

Mitutoyo 468-166 là thiết bị đo đường kính trong tự định tâm ba điểm, thuộc dòng Digimatic Holtest – panme điện tử đo lỗ chính xác cao từ Nhật Bản. Thiết kế nhỏ gọn, thao tác linh hoạt, lý tưởng cho kiểm tra độ đồng tâm, độ chính xác lỗ khoan trong các ngành kỹ thuật:

• Cơ khí chế tạo máy
• Khuôn mẫu – gia công CNC
• Ô tô – xe máy
• Thiết bị công nghiệp – linh kiện điện tử

Thông số kỹ thuật

• Hãng sản xuất: Mitutoyo
• Model: 468-166
• Xuất xứ: Nhật Bản
• Phạm vi đo: 20 – 25 mm
• Độ phân giải hiển thị: 0.001 mm
• Độ chính xác: ±3 µm
• Chiều cao ký tự LCD: 7.4 mm
• Pin sử dụng: 1 viên SR44 (Hg 0%, thời lượng ~1 năm)
• Chức năng On/Off tự động: Có (ngừng hoạt động sau 20 phút không thao tác)
• Phụ kiện tùy chọn: Vòng chuẩn, thanh nối dài đầu đo để hiệu chỉnh tại các độ sâu khác nhau

Tính năng nổi bật

• Thiết kế ba chấu tự định tâm – đo đường kính trong chính xác, thao tác nhanh và ổn định.
• Đầu đo phủ Titanium – chống va đập, tăng độ bền và tuổi thọ sản phẩm.
• Bề mặt thân máy sử dụng thép có hệ số giãn nở thấp – duy trì độ chính xác trong môi trường có nhiệt độ thay đổi.
• Trang bị cóc trượt (ratchet stop) – đảm bảo lực đo không đổi, tăng độ lặp lại và hạn chế sai số.
• Màn hình LCD rõ nét, chống va đập – hiển thị giá trị đo rõ ràng, hạn chế lỗi thao tác.
• Chức năng cảnh báo điện áp thấp, giữ kết quả đo, chuyển đổi đơn vị đo, và tự động tắt máy khi không sử dụng.

Ứng dụng thực tế của sản phẩm

• Đo đường kính trong của lỗ khoan, lỗ doa, ống dẫn, vòng bi…
• Kiểm tra độ tròn, độ đồng tâm và độ đồng đều của các chi tiết cơ khí trong gia công CNC.
• Sử dụng trong phòng QC, R&D và dây chuyền sản xuất để kiểm tra chất lượng sản phẩm.
• Hiệu chuẩn thiết bị đo, so sánh chính xác khi kiểm tra chi tiết trong các ngành chế tạo và công nghiệp phụ trợ.

Cách sử dụng và bảo quản

• Xoay trục chính để mở ba chấu, đặt vào lỗ đo, sử dụng cóc trượt để thực hiện phép đo chuẩn.
• Không sử dụng khi chi tiết đang quay hoặc chuyển động.
• Vệ sinh đầu đo sau mỗi lần dùng bằng vải mềm hoặc dung dịch RP7, lau khô trước khi cất.
• Tránh va chạm mạnh, nơi ẩm ướt hoặc môi trường chứa dầu, hóa chất.
• Khi màn hình hiển thị “B” nhấp nháy, hãy thay pin mới để duy trì độ chính xác.
• Khi không sử dụng, đặt panme về vị trí ban đầu và bảo quản trong hộp gốc.

Nhà Phân Phối Chính Hãng – Số #1 Dụng Cụ Đo Lường Mitutoyo tại Việt Nam

Mitutoyo Mall Việt Nam – Lipha Tech Group là nhà cung cấp chính hãng số #1 các thiết bị đo Mitutoyo trên toàn quốc, cam kết:

• Sản phẩm nhập khẩu chính hãng, đầy đủ CO/CQ, chứng nhận kiểm định.
• Giá tại kho – cạnh tranh nhất, hỗ trợ kỹ thuật và giao hàng nhanh toàn quốc.
• Bảo hành tiêu chuẩn 12 tháng, kiểm tra – hiệu chuẩn tận nơi.
• Dịch vụ tư vấn chuyên nghiệp, kỹ sư đo lường hỗ trợ lắp đặt, hướng dẫn sử dụng.
• Hệ sinh thái thiết bị đo Mitutoyo lớn nhất Việt Nam – từ panme, thước cặp, căn mẫu đến CMM, máy đo độ nhám…

Các câu hỏi thường gặp (FAQs)

1. Panme 468-166 có phù hợp đo chi tiết sâu không?

• Có. Sử dụng thanh nối dài đầu đo tùy chọn để đo lỗ có độ sâu lớn hơn.

2. Có cần hiệu chuẩn thiết bị định kỳ không?

• Có. Nên kiểm tra và hiệu chuẩn mỗi 6–12 tháng, đặc biệt trong môi trường sản xuất liên tục.

3. Có thể dùng cho vật liệu mềm không?

• Có. Lực đo nhẹ, ba điểm tiếp xúc giúp hạn chế biến dạng bề mặt vật liệu.

4. Tính năng điện tử có hỗ trợ giữ kết quả đo không?

• Có. Thiết bị giữ kết quả đo, cảnh báo pin yếu và tự động tắt khi không sử dụng.

5. Mitutoyo Mall Việt Nam có hỗ trợ lắp đặt không?

• Có. Chúng tôi hướng dẫn sử dụng, hiệu chuẩn và hỗ trợ kỹ thuật tận nơi, toàn quốc.

Từ khóa tìm kiếm liên quan

Panme đo lỗ ba chấu điện tử Mitutoyo 468-166 chính hãng, Holtest Digimatic 20–25mm Mitutoyo, panme đo đường kính trong chính xác cao, dụng cụ đo lỗ cơ khí CNC, panme đo lỗ ba điểm tự định tâm

Tìm hiểu về Panme, đặc điểm, cấu tạo, công dụng và phân loại

Là một thiết bị đo lường với độ chính xác cao, nên Panme rất phổ biến và có tính ứng dụng cao trong các xưởng cơ khí và gia công. Panme thường được dùng để đo đường kính, kích cỡ các chi tiết có dạng hình trụ hay dạng ống,…Panme cũng được dùng để đo kích thước của một vật có dạng hình học đối xứng và dùng cân kỹ thuật để đo khối lượng của vật đó. Trên cơ sở các phép đo này có thể nhận định thể tích và khối lượng riêng của vật. Đồng thời, panme còn được sử dụng để tính toán các sai số của các phép đo trực tiếp và gián tiếp.

Vậy hãy cùng Mitutoyomall.vn tìm hiểu về Panme, đặc điểm, cấu tạo, công dụng và phân loại Panme ngay bài viết dưới đây nhé:

Thước panme là gì?

Panme là một thiết bị dùng để đo khoảng cách rất nhỏ, thường là chính xác đến 1 /1.000 mm.. Là một thiết bị được sử dụng rộng rãi trong ngành cơ khí để đo chính xác độ dày của khối, đường kính bên ngoài, bên trong của ống, độ sâu của khe hẹp… Xuất hiện thường xuyên trong các xưởng cơ khí , các viện nghiên cứu về đo lường.

Panme có các lợi thế hơn hẳn thước cặp trong một số trường hợp.

Thước panme có đặc điểm gì?

• Đây là dụng cụ được thiết kế chuyên dụng cho từng loại chuyên biệt: panme đo ngoài, panme đo trong, panme đo sâu vì vậy nên nó có tính vạn năng kém. Và phạm vi đo hẹp (trong khoảng 25 mm).
• Panme có nhiều cỡ: 0 – 25 mm, 25 – 50 mm, 50 – 75 mm, 75 – 100 mm, 100 – 125 mm, 125 – 150 mm…
• Đơn vị đo lường thường là mm hoặc inch.
• Hãng cung cấp thước panme chính hãng và chất lượng nhất là Mitutoyo.
• Có nhiều cấp độ chính xác khác nhau và độ phân giải khác nhau. Hiện nay trên thị trường đã có độ phân giải 4 số lẻ (0,.0001 mm).

Công dụng nổi bật của thước panme so với thước cặp

Với ưu điểm phạm vi đo rộng, độ chính xác tương đối cao, dễ sử dụng, thiết bị này thường được dùng để đo kích thước ngoài, kích thước trong, đo chiều sâu của piton, kích thước của trục khuỷu, phanh đĩa , kích thước xi-lanh và độ sâu của lỗ khoan….

Panme có một số ứng dụng nổi bật so với các thiết bị đo lường khác như là: có thể đo đối tượng có kích thước rất nhỏ nhưng có độ chính xác cao. Bởi khi đo bằng panme ta thấy thân thiết bị và chi tiết cùng nằm trên một đường thẳng do chuyển động quay làm cho panme tịnh tiến (gây ra sai số là rất ít).

Trong khi đó, chi tiết và thân của thước cặp không nằm trên cùng một đường thẳng, ta thấy nó có một khoảng cách nào đó. Đồng thời, thước cặp có khớp trượt (khớp tịnh tiến) nên khả năng gây ra sai số là lớn hơn (do bị dơ, và khe hở này luôn tồn tại không khắc phục được). Ngoài ra khi đo, vật không bị tác dụng lực như thước cặp.

Vì vậy, khi cần đo vật thể có chính xác cao thì nên sử dụng panme sẽ cho kết quả chính xác hơn.

Thước panme có cấu tạo như thế nào?

Thước panme có cấu tạo khá đơn giản bao gồm những bộ phận sau :

Cấu tạo thước panme

• Mỏ đo (anvil)
• Đầu đo di động (spindle)
• Vít hãm/ chốt khóa (lock)
• Thân thước chính (sleeve)
• Thân thước phụ (thimble)
• Núm vặn/ tay xoay (ratchet knob)
• Tay cầm (frame)

Thước panme được phân loại như thế nào?

Có rất nhiều cách để phân loại thước panme nhưng chủ yếu dựa vào một vài tiêu chí dưới đây.

Theo tính năng, chúng ta có các loại phổ biến như sau:

Đo ngoài

Thước panme đo ngoài là một dụng cụ được thiết kế đo bên ngoài của vật thể hay còn gọi là đường kính ngoài (OD). Nó có hình dạng và hoạt động khá giống một chiếc kẹp chữ C, có thể mở và đóng bằng cách xoay con vít bên trong. Panme đo ngoài thường được dùng đo dây, các loại hình cầu, trục và dạng khối…Đây cũng là loại thông dụng nhất, nhiều người mới biết tới panme sẽ nghĩ tới hình ảnh của nó trước tiên.

Đo trong

Ngược lại với panme đo ngoài, thước panme đo trong dùng để đo bên trong hoặc đường kính trong của vật thể (ID). Hình dạng của loại này tương tự một chiếc bút, chỉ khác là có một ống chiết để xoay. Nó hay được dùng để đo đường kính lỗ nên nhiều người gọi là panme đo lỗ.

Đo độ sâu

Giống với tên gọi, thước panme đo độ sâu được chế tạo để đo độ sâu của lỗ, khe hoặc rãnh. Nó có chân đế thẳng hàng với đỉnh của lỗ, khe hay rãnh cần đo. Ống chiết là ở trên trục, nhô lên khỏi đế. Khi ống chiết quay, một thanh đo lường đi xuống từ trục. Tiếp tục xoay, cho đến khi thanh đo chạm đáy lỗ, khe hay rãnh đó là bạn có thể tìm được kết quả mình muốn trên thang số đo.

Tiếp đến, với cách chia theo cấu tạo, các loại panme được ưa chuộng nhất sẽ là:

Cơ khí

Với cách phân loại theo cấu tạo, thước panme cơ khí là tên gọi chung để gọi đa số các loại thước panme cầm tay cơ bản, không tích hợp mặt đồng hồ chỉ thị kim hoặc kỹ thuật số. Loại cơ khí yêu cầu người dùng phải biết cách đo và cách đọc kết quả trong quá trình sử dụng. Dù không mang tính hiện đại, nhưng loại panme này rất bền, được các kỹ sư thường xuyên sở hữu.

Điện tử

Thước panme điện tử là một dạng nâng cấp của panme cơ khi tích hợp kỹ thuật số, cho ra một kết quả đo lường nhanh và dễ dàng. Với hệ thống đọc số hiện đại, độ chính xác có thể đến 0.005 inch và 0.001 mm, người dùng còn có thể chuyển đổi giữa đơn vị inch và mm chỉ bằng 1 nút bấm.

Đồng hồ

Khác so với hai loại trên, panme đồng hồ được tích hợp mặt đồng hồ chỉ thị kim để đọc kết quả đo. Tương tự, dòng sản phẩm này cũng yêu cầu khả năng đọc thông số, nhưng khó đọc hơn panme điện tử. Bù lại, ưu điểm của nó là phạm vi đo rộng, độ chính xác tương đối cao, dễ dùng lại có giá thành mềm mỏng, vừa túi tiền hơn.
