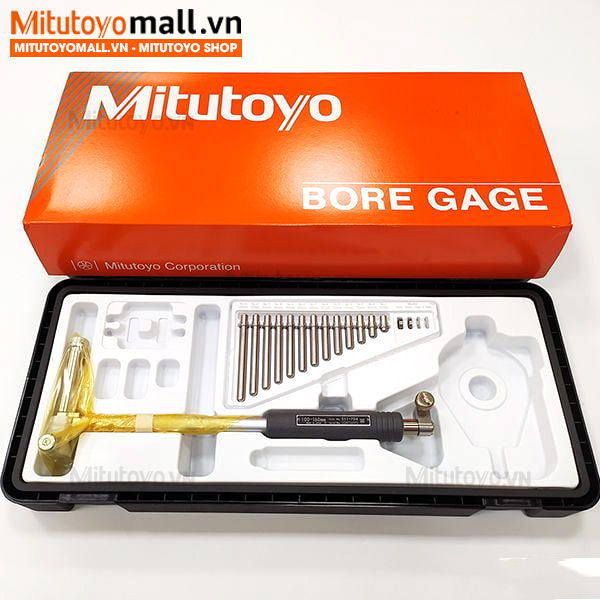

Thân thước đo lỗ (100-160mm) Mitutoyo 511-704 – Chính hãng Nhật Bản, độ chính xác cao

Thân thước đo lỗ Mitutoyo 511-704 là thiết bị chuyên dụng trong lĩnh vực đo kiểm kỹ thuật chính xác, giúp đo đường kính trong của các chi tiết như lòng xylanh, ống khoan… nơi mà các loại thước kẹp hoặc panme không thể tiếp cận. Sản phẩm đến từ thương hiệu Mitutoyo Nhật Bản, nổi tiếng toàn cầu về độ chính xác và độ bền.

Thông số kỹ thuật Thân thước đo lỗ Mitutoyo 511-704

Công dụng và ứng dụng sản phẩm

• Đo đường kính trong: Chính xác cao trong đo kích thước đường kính bên trong lỗ, đặc biệt là các chi tiết như lòng xylanh, lỗ ống, hoặc lỗ khoan sâu.

• Ứng dụng trong gia công cơ khí chính xác: Sử dụng rộng rãi trong nhà máy sản xuất ô tô, máy móc, công nghiệp nặng và các phòng kiểm tra chất lượng (QC).

• Thích hợp cho môi trường xưởng: Thiết kế chắc chắn, phù hợp với điều kiện vận hành thường xuyên trong môi trường công nghiệp.

Ưu điểm nổi bật của Mitutoyo 511-704

✅ Phạm vi đo rộng: 100 – 160mm, đáp ứng đa dạng nhu cầu kiểm tra kích thước đường kính trong.

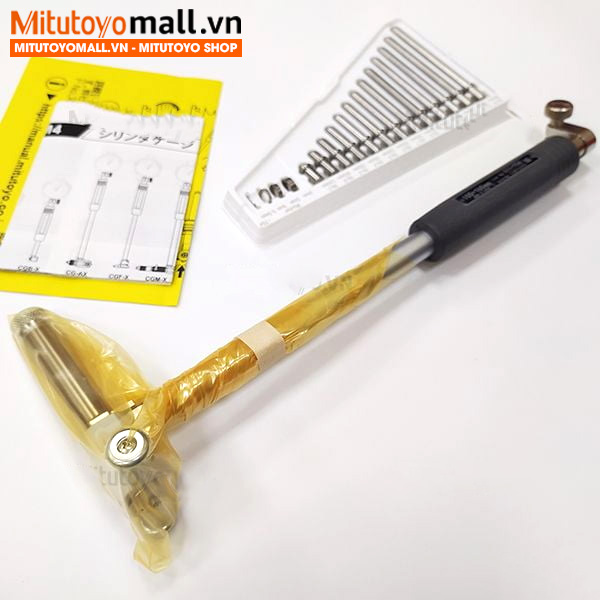

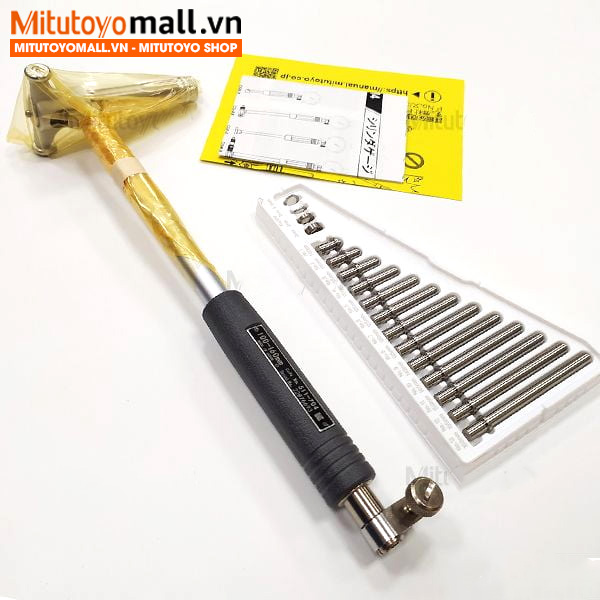

✅ Đi kèm 13 đầu đo & 4 vòng đệm: Cho phép thay đổi linh hoạt theo kích thước cần đo.
✅ Tay cầm bọc nhựa cách nhiệt: Giúp giảm ảnh hưởng từ nhiệt độ tay người vận hành, duy trì độ chính xác phép đo.
✅ Đầu đo phủ cacbua: Chống mài mòn, kéo dài tuổi thọ tiếp điểm đo.
✅ Thiết kế dạng piston: Giảm thiểu sai số, đảm bảo độ lặp lại cao.
✅ Thương hiệu Mitutoyo uy tín: Được sản xuất tại Nhật Bản – bảo chứng cho chất lượng và độ chính xác.

Hướng dẫn sử dụng thân thước đo lỗ Mitutoyo 511-704

1. Gắn đồng hồ so (loại phù hợp – cơ khí hoặc điện tử) vào thân thước.

2. Chọn đầu đo tương ứng với kích thước gần nhất với kích thước danh định của lỗ.

3. Hiệu chuẩn ban đầu bằng vòng chuẩn để đặt vị trí “0” cho đồng hồ.

4. Đưa đầu đo vào lỗ cần đo và di chuyển nhẹ để xác định điểm nhỏ nhất trên đồng hồ (tương ứng với đường kính thực tế).

5. Đọc kết quả đo trực tiếp trên đồng hồ so.

📌 Lưu ý: Cần hiệu chuẩn thường xuyên bằng vòng chuẩn để đảm bảo kết quả đo chính xác.

Từ khóa liên quan

Thân thước đo lỗ Mitutoyo, Mitutoyo 511-704, thước đo lỗ 100-160mm, thước đo lòng xylanh, bore gage Mitutoyo, dụng cụ đo lỗ chính xác, thước đo đường kính trong, Mitutoyo chính hãng, thiết bị đo cơ khí, thước đo lỗ 150mm sâu.

Câu hỏi thường gặp (FAQs)

❓ Thân thước đo lỗ Mitutoyo 511-704 có sẵn đồng hồ hiển thị không?

Trả lời: Không. Sản phẩm chỉ bao gồm thân thước, đầu đo, vòng đệm. Người dùng cần mua đồng hồ so riêng để hiển thị kết quả đo.

❓ Có thể dùng đồng hồ điện tử thay đồng hồ cơ được không?

Trả lời: Hoàn toàn có thể. Thiết bị tương thích với cả đồng hồ so cơ khí và đồng hồ so điện tử tùy theo nhu cầu người dùng.

❓ Làm sao để đảm bảo kết quả đo chính xác?

Trả lời: Nên sử dụng vòng chuẩn để hiệu chuẩn trước khi đo và hạn chế ảnh hưởng nhiệt độ từ tay người đo bằng cách cầm đúng vị trí tay cầm nhựa.

❓ Thước đo này phù hợp đo trong môi trường nào?

Trả lời: Sản phẩm phù hợp với môi trường nhà máy, xưởng sản xuất cơ khí, phòng QC hoặc phòng lab kỹ thuật.

📞 Liên hệ tư vấn:

• Hotline: 0396.08.23.23 (Zalo) – 0777.85.25.88 (Zalo)

• Website chính hãng: https://mitutoyomall.vn

• Giao hàng toàn quốc – Hỗ trợ xuất hóa đơn VAT – Có chứng chỉ COCQ chính hãng.

Tham khảo datasheet – Thông tin chi tiết – Bộ thước đo lỗ đồng hồ 100 – 160mm ( 511-704 ) Mitutoyo Chính hãng

Tìm hiểu về Panme, đặc điểm, cấu tạo, công dụng và phân loại

Là một thiết bị đo lường với độ chính xác cao, nên Panme rất phổ biến và có tính ứng dụng cao trong các xưởng cơ khí và gia công. Panme thường được dùng để đo đường kính, kích cỡ các chi tiết có dạng hình trụ hay dạng ống,…Panme cũng được dùng để đo kích thước của một vật có dạng hình học đối xứng và dùng cân kỹ thuật để đo khối lượng của vật đó. Trên cơ sở các phép đo này có thể nhận định thể tích và khối lượng riêng của vật. Đồng thời, panme còn được sử dụng để tính toán các sai số của các phép đo trực tiếp và gián tiếp.

Vậy hãy cùng Mitutoyomall.vn tìm hiểu về Panme, đặc điểm, cấu tạo, công dụng và phân loại Panme ngay bài viết dưới đây nhé:

Thước panme là gì?

Panme là một thiết bị dùng để đo khoảng cách rất nhỏ, thường là chính xác đến 1 /1.000 mm.. Là một thiết bị được sử dụng rộng rãi trong ngành cơ khí để đo chính xác độ dày của khối, đường kính bên ngoài, bên trong của ống, độ sâu của khe hẹp… Xuất hiện thường xuyên trong các xưởng cơ khí , các viện nghiên cứu về đo lường.

Panme có các lợi thế hơn hẳn thước cặp trong một số trường hợp.

Thước panme có đặc điểm gì?

• Đây là dụng cụ được thiết kế chuyên dụng cho từng loại chuyên biệt: panme đo ngoài, panme đo trong, panme đo sâu vì vậy nên nó có tính vạn năng kém. Và phạm vi đo hẹp (trong khoảng 25 mm).
• Panme có nhiều cỡ: 0 – 25 mm, 25 – 50 mm, 50 – 75 mm, 75 – 100 mm, 100 – 125 mm, 125 – 150 mm…
• Đơn vị đo lường thường là mm hoặc inch.
• Hãng cung cấp thước panme chính hãng và chất lượng nhất là Mitutoyo.
• Có nhiều cấp độ chính xác khác nhau và độ phân giải khác nhau. Hiện nay trên thị trường đã có độ phân giải 4 số lẻ (0,.0001 mm).

Công dụng nổi bật của thước panme so với thước cặp

Với ưu điểm phạm vi đo rộng, độ chính xác tương đối cao, dễ sử dụng, thiết bị này thường được dùng để đo kích thước ngoài, kích thước trong, đo chiều sâu của piton, kích thước của trục khuỷu, phanh đĩa , kích thước xi-lanh và độ sâu của lỗ khoan….

Panme có một số ứng dụng nổi bật so với các thiết bị đo lường khác như là: có thể đo đối tượng có kích thước rất nhỏ nhưng có độ chính xác cao. Bởi khi đo bằng panme ta thấy thân thiết bị và chi tiết cùng nằm trên một đường thẳng do chuyển động quay làm cho panme tịnh tiến (gây ra sai số là rất ít).

Trong khi đó, chi tiết và thân của thước cặp không nằm trên cùng một đường thẳng, ta thấy nó có một khoảng cách nào đó. Đồng thời, thước cặp có khớp trượt (khớp tịnh tiến) nên khả năng gây ra sai số là lớn hơn (do bị dơ, và khe hở này luôn tồn tại không khắc phục được). Ngoài ra khi đo, vật không bị tác dụng lực như thước cặp.

Vì vậy, khi cần đo vật thể có chính xác cao thì nên sử dụng panme sẽ cho kết quả chính xác hơn.

Thước panme có cấu tạo như thế nào?

Thước panme có cấu tạo khá đơn giản bao gồm những bộ phận sau :

Cấu tạo thước panme

• Mỏ đo (anvil)
• Đầu đo di động (spindle)
• Vít hãm/ chốt khóa (lock)
• Thân thước chính (sleeve)
• Thân thước phụ (thimble)
• Núm vặn/ tay xoay (ratchet knob)
• Tay cầm (frame)

Thước panme được phân loại như thế nào?

Có rất nhiều cách để phân loại thước panme nhưng chủ yếu dựa vào một vài tiêu chí dưới đây.

Theo tính năng, chúng ta có các loại phổ biến như sau:

Đo ngoài

Thước panme đo ngoài là một dụng cụ được thiết kế đo bên ngoài của vật thể hay còn gọi là đường kính ngoài (OD). Nó có hình dạng và hoạt động khá giống một chiếc kẹp chữ C, có thể mở và đóng bằng cách xoay con vít bên trong. Panme đo ngoài thường được dùng đo dây, các loại hình cầu, trục và dạng khối…Đây cũng là loại thông dụng nhất, nhiều người mới biết tới panme sẽ nghĩ tới hình ảnh của nó trước tiên.

Đo trong

Ngược lại với panme đo ngoài, thước panme đo trong dùng để đo bên trong hoặc đường kính trong của vật thể (ID). Hình dạng của loại này tương tự một chiếc bút, chỉ khác là có một ống chiết để xoay. Nó hay được dùng để đo đường kính lỗ nên nhiều người gọi là panme đo lỗ.

Đo độ sâu

Giống với tên gọi, thước panme đo độ sâu được chế tạo để đo độ sâu của lỗ, khe hoặc rãnh. Nó có chân đế thẳng hàng với đỉnh của lỗ, khe hay rãnh cần đo. Ống chiết là ở trên trục, nhô lên khỏi đế. Khi ống chiết quay, một thanh đo lường đi xuống từ trục. Tiếp tục xoay, cho đến khi thanh đo chạm đáy lỗ, khe hay rãnh đó là bạn có thể tìm được kết quả mình muốn trên thang số đo.

Tiếp đến, với cách chia theo cấu tạo, các loại panme được ưa chuộng nhất sẽ là:

Cơ khí

Với cách phân loại theo cấu tạo, thước panme cơ khí là tên gọi chung để gọi đa số các loại thước panme cầm tay cơ bản, không tích hợp mặt đồng hồ chỉ thị kim hoặc kỹ thuật số. Loại cơ khí yêu cầu người dùng phải biết cách đo và cách đọc kết quả trong quá trình sử dụng. Dù không mang tính hiện đại, nhưng loại panme này rất bền, được các kỹ sư thường xuyên sở hữu.

Điện tử

Thước panme điện tử là một dạng nâng cấp của panme cơ khi tích hợp kỹ thuật số, cho ra một kết quả đo lường nhanh và dễ dàng. Với hệ thống đọc số hiện đại, độ chính xác có thể đến 0.005 inch và 0.001 mm, người dùng còn có thể chuyển đổi giữa đơn vị inch và mm chỉ bằng 1 nút bấm.

Đồng hồ

Khác so với hai loại trên, panme đồng hồ được tích hợp mặt đồng hồ chỉ thị kim để đọc kết quả đo. Tương tự, dòng sản phẩm này cũng yêu cầu khả năng đọc thông số, nhưng khó đọc hơn panme điện tử. Bù lại, ưu điểm của nó là phạm vi đo rộng, độ chính xác tương đối cao, dễ dùng lại có giá thành mềm mỏng, vừa túi tiền hơn.

Nơi bán dụng cụ Mitutoyo chính hãng uy tín

Bạn có thể gọi Hotline hoặc đặt hàng trực tiếp từ website Mitutoyomall.vn ngoài ra bạn có thể mua hàng tại đại lý phân phối chính hãng dụng cụ thiết bị đo lường tại đây.

Cùng với đội ngũ nhân viên có trình độ chuyên môn cao trong ngành đo lường, Mitutoyomall.VN sẽ tư vấn để khách hàng lựa chọn được sản phẩm phù hợp với nhu cầu sử dụng của mình với một chi phí tiết kiệm nhất. Sản phẩm mà chúng tôi cung cấp luôn được đảm bảo chất lượng, đảm bảo hàng chính hãng bằng các giấy tờ chứng nhận cần thiết.

Mitutoyomall.vn – Website chuyên cung cấp dụng cụ, thiết bị đo chính hãng nhập khẩu phân phối từ thương hiệu Mitutoyo Nhật Bản
