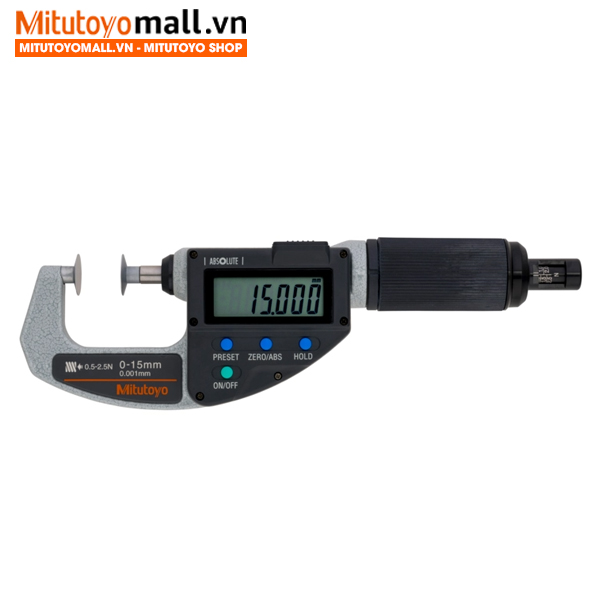

Panme đo ngoài điện tử Mitutoyo 227-221-20 ( 0-15mm/0.001mm ) Absolute Digital Disc Mic., Adj. Force Chính hãng

Panme đo ngoài điện tử Mitutoyo 227-221-20 ( 0-15mm/0.001mm ) Absolute Digital Disc Mic., Adj. Force Chính hãng phân phối COCQ

Panme điện tử Mitutoyo 227-221-20 (0–15mm/0.001mm) là thiết bị đo chính xác thuộc dòng Disc Micrometer Quickmike của Mitutoyo Nhật Bản. Sản phẩm được thiết kế với mặt đo dạng đĩa, trục đo không xoay và khả năng điều chỉnh lực đo, giúp đo nhanh và chính xác các vật liệu mềm như vải, cao su, bìa carton, nỉ… hoặc đo chiều dài tiếp tuyến gốc của bánh răng thẳng và xoắn. Với tốc độ dịch chuyển trục lên đến 10 mm mỗi vòng xoay, đây là lựa chọn lý tưởng cho các ứng dụng đo lường chuyên biệt trong sản xuất công nghiệp.

Thông số kỹ thuật

• Model: CLM1-15DKX
• Loại thiết bị: Panme điện tử mặt đĩa, điều chỉnh lực đo
• Dải đo: 0 – 15 mm
• Độ phân giải: 0.001 mm
• Độ chính xác (J MPE): ±4 µm
• Độ phẳng mặt đo: 1 µm
• Độ song song: 3 µm
• Lực đo điều chỉnh: 0.5 / 1 / 1.5 / 2 / 2.5 N
• Sai số lực đo: ±0.1 + (lực cài đặt/10) N
• Trục đo: Ø6.35 mm, không xoay, bước dịch chuyển 10 mm/vòng
• Mặt đo: Thép cứng, hoàn thiện vi tinh
• Màn hình: LCD, chiều cao ký tự 10 mm
• Chức năng: ON/OFF, ORIGIN, ABS/INC, HOLD, cảnh báo pin yếu
• Cổng dữ liệu SPC: Có
• Pin: SR44 – thời lượng ~5 năm sử dụng bình thường
• Khối lượng: 300 g
• Kích thước: c = 5.2 mm, d = 15 mm
• Giao hàng kèm theo: Hộp đựng, tua vít, pin SR44, giấy kiểm định xuất xưởng
• Xuất xứ: Nhật Bản

Tính năng nổi bật

• Mặt đo dạng đĩa giúp đo chính xác vật liệu mềm, mỏng hoặc có hình dạng đặc biệt
• Trục đo không xoay giúp bảo vệ bề mặt chi tiết, giảm ma sát khi đo
• Tốc độ dịch chuyển trục nhanh (10 mm/vòng), tiết kiệm thời gian thao tác
• Lực đo có thể điều chỉnh phù hợp với từng loại vật liệu
• Màn hình LCD lớn, dễ đọc, tích hợp nhiều chức năng thông minh
• Có khả năng xuất dữ liệu SPC, hỗ trợ kết nối với phần mềm quản lý chất lượng
• Thiết kế chắc chắn, độ bền cao, phù hợp với môi trường công nghiệp

Ứng dụng thực tế của sản phẩm

• Đo độ dày vật liệu mềm như vải, cao su, nỉ, bìa carton…
• Đo chiều dài tiếp tuyến gốc của bánh răng thẳng và bánh răng xoắn
• Kiểm tra độ dày lớp phủ, vật liệu composite, chi tiết mỏng
• Sử dụng trong phòng QC, R&D, dây chuyền sản xuất linh kiện kỹ thuật cao
• Phù hợp với các ngành công nghiệp yêu cầu đo lường chính xác và linh hoạt

Cách sử dụng và lưu ý bảo quản

• Bật nguồn, kiểm tra điểm gốc bằng nút ORIGIN trước khi đo
• Cài đặt lực đo phù hợp với vật liệu cần kiểm tra
• Đặt mặt đo tiếp xúc nhẹ nhàng với chi tiết, xoay trục để đo
• Đọc kết quả trên màn hình LCD, sử dụng chức năng HOLD nếu cần giữ giá trị
• Sau khi sử dụng, vệ sinh mặt đo bằng khăn mềm, tránh hóa chất ăn mòn
• Bảo quản nơi khô ráo, tránh nhiệt độ cao hoặc môi trường có dầu
• Hiệu chuẩn định kỳ để đảm bảo độ chính xác lâu dài

Phụ kiện đi kèm

• Hộp đựng chuyên dụng
• Tua vít điều chỉnh lực đo
• Pin SR44
• Giấy kiểm định xuất xưởng

Phụ kiện tùy chọn

• Chân đế panme góc 45° – Mã: 156-105-10 – Giá: 58.00 €
• Chân đế panme điều chỉnh góc – Mã: 156-101-10 – Giá: 70.00 €
• Cáp kết nối U-WAVE – Mã: 02AZD790B – Giá: 110.00 €
• USB Input Tool Direct – Mã: 06AFM380B – Giá: 141.00 €
• Cáp Digimatic 1m/2m – Mã: 05CZA662 / 05CZA663 – Giá: 105.00 / 107.00 €
• Bộ truyền dữ liệu không dây U-WAVE – Mã: 02AZD730G / 880G – Giá: 187.00 € mỗi loại
• Pin SR44 – Mã: 938882 – Giá đề xuất: 7.00 €

Tại sao nên mua Panme điện tử Mitutoyo 227-221-20 tại Mitutoyo Mall Việt Nam?

Nhà Phân Phối Chính Hãng

Mitutoyo Mall Việt Nam là đại lý ủy quyền chính thức của Mitutoyo Nhật Bản, cam kết cung cấp sản phẩm chính hãng 100%, đầy đủ CO/CQ và bảo hành toàn cầu.

Giá Tại KHO – Giá Rẻ Nhất

Giá bán cạnh tranh nhất thị trường, nhập khẩu trực tiếp không qua trung gian, hỗ trợ báo giá số lượng lớn cho doanh nghiệp.

Chính Sách Bảo Hành Uy Tín

Bảo hành 12 tháng theo tiêu chuẩn Mitutoyo toàn cầu, hỗ trợ kiểm định – hiệu chuẩn – sửa chữa tận nơi.

Dịch Vụ Tư Vấn Chuyên Nghiệp

Đội ngũ kỹ sư chuyên sâu, tư vấn ứng dụng đo lường phù hợp với từng ngành nghề, hỗ trợ kỹ thuật toàn quốc.

Mua hàng chính hãng tại Nhà phân phối Mitutoyo Mall Việt Nam

Đặt hàng nhanh chóng qua website, hotline hoặc showroom. Giao hàng toàn quốc, thanh toán linh hoạt, hỗ trợ xuất hóa đơn VAT đầy đủ.

Các câu hỏi thường gặp FAQs

1. Panme này dùng để đo gì? → Dùng để đo độ dày vật liệu mềm, chi tiết mỏng, hoặc chiều dài tiếp tuyến gốc của bánh răng.

2. Có thể điều chỉnh lực đo không? → Có. Thiết bị cho phép điều chỉnh lực đo từ 0.5 đến 2.5 N tùy theo vật liệu.

3. Có thể kết nối máy tính không? → Có. Thiết bị hỗ trợ xuất dữ liệu SPC qua cáp Digimatic hoặc USB Input Tool.

4. Pin dùng được bao lâu? → Khoảng 5 năm sử dụng bình thường.

5. Có thể thay pin dễ dàng không? → Có. Sử dụng pin SR44 phổ biến, dễ thay thế.

6. Làm sao phân biệt hàng chính hãng? → Sản phẩm có giấy kiểm định xuất xưởng, số serial trùng khớp với thân máy. Mua tại Mitutoyo Mall Việt Nam để đảm bảo chính hãng.

Từ khóa tìm kiếm liên quan

Panme điện tử Mitutoyo 227-221-20 chính hãng, Disc Micrometer Quickmike 0–15mm 0.001mm, panme đo vật liệu mềm, thiết bị đo chiều dài tiếp tuyến bánh răng, panme điện tử điều chỉnh lực đo, nơi bán Mitutoyo uy tín

Tìm hiểu về Panme, đặc điểm, cấu tạo, công dụng và phân loại

Là một thiết bị đo lường với độ chính xác cao, nên Panme rất phổ biến và có tính ứng dụng cao trong các xưởng cơ khí và gia công. Panme thường được dùng để đo đường kính, kích cỡ các chi tiết có dạng hình trụ hay dạng ống,…Panme cũng được dùng để đo kích thước của một vật có dạng hình học đối xứng và dùng cân kỹ thuật để đo khối lượng của vật đó. Trên cơ sở các phép đo này có thể nhận định thể tích và khối lượng riêng của vật. Đồng thời, panme còn được sử dụng để tính toán các sai số của các phép đo trực tiếp và gián tiếp.

Vậy hãy cùng Mitutoyomall.vn tìm hiểu về Panme, đặc điểm, cấu tạo, công dụng và phân loại Panme ngay bài viết dưới đây nhé:

Thước panme là gì?

Panme là một thiết bị dùng để đo khoảng cách rất nhỏ, thường là chính xác đến 1 /1.000 mm.. Là một thiết bị được sử dụng rộng rãi trong ngành cơ khí để đo chính xác độ dày của khối, đường kính bên ngoài, bên trong của ống, độ sâu của khe hẹp… Xuất hiện thường xuyên trong các xưởng cơ khí , các viện nghiên cứu về đo lường.

Panme có các lợi thế hơn hẳn thước cặp trong một số trường hợp.

Thước panme có đặc điểm gì?

• Đây là dụng cụ được thiết kế chuyên dụng cho từng loại chuyên biệt: panme đo ngoài, panme đo trong, panme đo sâu vì vậy nên nó có tính vạn năng kém. Và phạm vi đo hẹp (trong khoảng 25 mm).
• Panme có nhiều cỡ: 0 – 25 mm, 25 – 50 mm, 50 – 75 mm, 75 – 100 mm, 100 – 125 mm, 125 – 150 mm…
• Đơn vị đo lường thường là mm hoặc inch.
• Hãng cung cấp thước panme chính hãng và chất lượng nhất là Mitutoyo.
• Có nhiều cấp độ chính xác khác nhau và độ phân giải khác nhau. Hiện nay trên thị trường đã có độ phân giải 4 số lẻ (0,.0001 mm).

Công dụng nổi bật của thước panme so với thước cặp

Với ưu điểm phạm vi đo rộng, độ chính xác tương đối cao, dễ sử dụng, thiết bị này thường được dùng để đo kích thước ngoài, kích thước trong, đo chiều sâu của piton, kích thước của trục khuỷu, phanh đĩa , kích thước xi-lanh và độ sâu của lỗ khoan….

Panme có một số ứng dụng nổi bật so với các thiết bị đo lường khác như là: có thể đo đối tượng có kích thước rất nhỏ nhưng có độ chính xác cao. Bởi khi đo bằng panme ta thấy thân thiết bị và chi tiết cùng nằm trên một đường thẳng do chuyển động quay làm cho panme tịnh tiến (gây ra sai số là rất ít).

Trong khi đó, chi tiết và thân của thước cặp không nằm trên cùng một đường thẳng, ta thấy nó có một khoảng cách nào đó. Đồng thời, thước cặp có khớp trượt (khớp tịnh tiến) nên khả năng gây ra sai số là lớn hơn (do bị dơ, và khe hở này luôn tồn tại không khắc phục được). Ngoài ra khi đo, vật không bị tác dụng lực như thước cặp.

Vì vậy, khi cần đo vật thể có chính xác cao thì nên sử dụng panme sẽ cho kết quả chính xác hơn.

Thước panme có cấu tạo như thế nào?

Thước panme có cấu tạo khá đơn giản bao gồm những bộ phận sau :

Cấu tạo thước panme

• Mỏ đo (anvil)
• Đầu đo di động (spindle)
• Vít hãm/ chốt khóa (lock)
• Thân thước chính (sleeve)
• Thân thước phụ (thimble)
• Núm vặn/ tay xoay (ratchet knob)
• Tay cầm (frame)

Thước panme được phân loại như thế nào?

Có rất nhiều cách để phân loại thước panme nhưng chủ yếu dựa vào một vài tiêu chí dưới đây.

Theo tính năng, chúng ta có các loại phổ biến như sau:

Đo ngoài

Thước panme đo ngoài là một dụng cụ được thiết kế đo bên ngoài của vật thể hay còn gọi là đường kính ngoài (OD). Nó có hình dạng và hoạt động khá giống một chiếc kẹp chữ C, có thể mở và đóng bằng cách xoay con vít bên trong. Panme đo ngoài thường được dùng đo dây, các loại hình cầu, trục và dạng khối…Đây cũng là loại thông dụng nhất, nhiều người mới biết tới panme sẽ nghĩ tới hình ảnh của nó trước tiên.

Đo trong

Ngược lại với panme đo ngoài, thước panme đo trong dùng để đo bên trong hoặc đường kính trong của vật thể (ID). Hình dạng của loại này tương tự một chiếc bút, chỉ khác là có một ống chiết để xoay. Nó hay được dùng để đo đường kính lỗ nên nhiều người gọi là panme đo lỗ.

Đo độ sâu

Giống với tên gọi, thước panme đo độ sâu được chế tạo để đo độ sâu của lỗ, khe hoặc rãnh. Nó có chân đế thẳng hàng với đỉnh của lỗ, khe hay rãnh cần đo. Ống chiết là ở trên trục, nhô lên khỏi đế. Khi ống chiết quay, một thanh đo lường đi xuống từ trục. Tiếp tục xoay, cho đến khi thanh đo chạm đáy lỗ, khe hay rãnh đó là bạn có thể tìm được kết quả mình muốn trên thang số đo.

Tiếp đến, với cách chia theo cấu tạo, các loại panme được ưa chuộng nhất sẽ là:

Cơ khí

Với cách phân loại theo cấu tạo, thước panme cơ khí là tên gọi chung để gọi đa số các loại thước panme cầm tay cơ bản, không tích hợp mặt đồng hồ chỉ thị kim hoặc kỹ thuật số. Loại cơ khí yêu cầu người dùng phải biết cách đo và cách đọc kết quả trong quá trình sử dụng. Dù không mang tính hiện đại, nhưng loại panme này rất bền, được các kỹ sư thường xuyên sở hữu.

Điện tử

Thước panme điện tử là một dạng nâng cấp của panme cơ khi tích hợp kỹ thuật số, cho ra một kết quả đo lường nhanh và dễ dàng. Với hệ thống đọc số hiện đại, độ chính xác có thể đến 0.005 inch và 0.001 mm, người dùng còn có thể chuyển đổi giữa đơn vị inch và mm chỉ bằng 1 nút bấm.

Đồng hồ

Khác so với hai loại trên, panme đồng hồ được tích hợp mặt đồng hồ chỉ thị kim để đọc kết quả đo. Tương tự, dòng sản phẩm này cũng yêu cầu khả năng đọc thông số, nhưng khó đọc hơn panme điện tử. Bù lại, ưu điểm của nó là phạm vi đo rộng, độ chính xác tương đối cao, dễ dùng lại có giá thành mềm mỏng, vừa túi tiền hơn.
