Panme đo lỗ ba chấu điện tử ( 30-40mm x 0,001mm ) 468-168 Mitutoyo Digital 3-Point Internal Micrometer Chính hãng

Panme đo lỗ ba chấu điện tử ( 30-40mm x 0,001mm ) 468-168 Mitutoyo Digital 3-Point Internal Micrometer Chính hãng

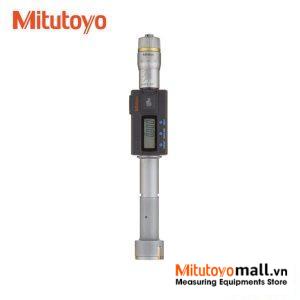

Panme đo lỗ ba chấu điện tử Mitutoyo 468-168 (30–40mm x 0.001mm) là thiết bị đo chính xác cao, chuyên dùng để đo đường kính lỗ trong với cơ cấu ba điểm tiếp xúc. Mặt đo phủ titanium chống mài mòn, chống va đập, đạt chuẩn chống nước IP65 giúp hoạt động ổn định trong môi trường gia công có dầu làm mát. Màn hình LCD lớn, độ phân giải 0.001 mm, có cổng xuất dữ liệu SPC, phù hợp với các ứng dụng đo lường chuyên nghiệp trong cơ khí chính xác, ô tô, hàng không và kiểm tra chất lượng.

Thông số kỹ thuật

• Model: 468-168
• Dải đo: 30 – 40 mm
• Độ chia: 0.001 mm
• Độ sai số tối đa (J MPE): ±3 µm
• Mặt đo: Thép tôi phủ titanium, đầu côn tungsten carbide
• Hiển thị: LCD, chiều cao ký tự 7.5 mm
• Nguồn điện: 1 pin SR44
• Tuổi thọ pin: ~1.2 năm sử dụng liên tục
• Tự động tắt nguồn: Có (sau 20 phút không sử dụng)
• Chức năng: ORIGIN, HOLD, 2 x PRESET, khóa chức năng, cảnh báo pin yếu
• Xuất dữ liệu: Có (Digimatic output)
• Khối lượng: 480 g
• Chuẩn chống nước/bụi: IP65

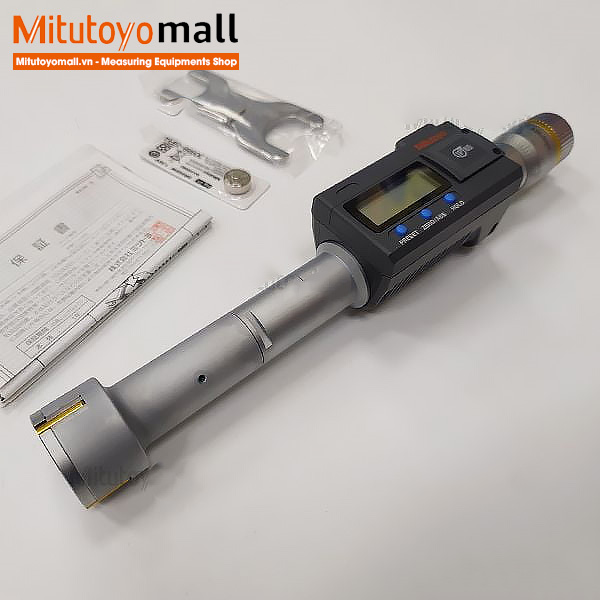

• Giao hàng kèm theo: Hộp đựng, lục giác, cờ lê, tua vít, pin SR44, giấy kiểm định xuất xưởng
• Không bao gồm vòng chuẩn hoặc thanh nối

Tính năng nổi bật

• Cơ cấu ba chấu giúp đo chính xác đường kính lỗ trong, độ lặp lại cao
• Mặt đo phủ titanium chống mài mòn, chống va đập, phù hợp môi trường gia công
• Chuẩn IP65 chống nước và bụi, hoạt động ổn định khi có dầu làm mát
• Màn hình LCD lớn, dễ đọc, thao tác thuận tiện
• Có cổng xuất dữ liệu SPC, dễ dàng tích hợp vào hệ thống kiểm tra chất lượng
• Tích hợp nhiều chức năng nâng cao: HOLD, PRESET, khóa chức năng, cảnh báo pin yếu

Ứng dụng thực tế của sản phẩm

• Đo đường kính lỗ trong của chi tiết cơ khí, linh kiện ô tô, hàng không
• Kiểm tra độ chính xác lỗ khoan, lỗ doa, lỗ ren trong môi trường sản xuất
• Sử dụng trong phòng QC, QA, R&D hoặc xưởng sản xuất
• Đo kiểm trong ngành cơ khí chính xác, khuôn mẫu, thiết bị y tế

Đối tượng nên sử dụng

• Kỹ sư cơ khí, kỹ thuật viên đo lường
• Nhân viên kiểm tra chất lượng tại nhà máy sản xuất
• Phòng thí nghiệm đo lường – kiểm định
• Xưởng gia công CNC, xưởng chế tạo khuôn mẫu
• Trường đại học, cao đẳng ngành kỹ thuật, viện nghiên cứu

Hướng dẫn cách sử dụng và lưu ý bảo quản

Bước 1: Bật thiết bị, kiểm tra pin và màn hình hiển thị Bước 2: Làm sạch mặt đo và chi tiết cần đo bằng khăn mềm Bước 3: Đưa đầu đo vào lỗ cần đo, xoay nhẹ để ba chấu tiếp xúc đều Bước 4: Đọc giá trị hiển thị trên màn hình LCD Bước 5: Sau khi đo xong, nhấn nút OFF hoặc để thiết bị tự tắt Lưu ý bảo quản:

• Tránh va đập, rơi rớt
• Không để thiết bị tiếp xúc trực tiếp với nước, dầu hoặc bụi bẩn
• Tháo pin nếu không sử dụng trong thời gian dài
• Bảo quản trong hộp đựng tại nơi khô ráo, thoáng mát

Phụ kiện đi kèm

• Hộp đựng tiêu chuẩn
• Lục giác, cờ lê, tua vít
• Pin SR44 – Mã: 938882 – Giá: 7.00 €
• Giấy kiểm định xuất xưởng (Certificate of Inspection)

Tại sao nên mua Panme đo lỗ ba chấu điện tử Mitutoyo 468-168 tại Mitutoyo Mall Việt Nam?

Nhà Phân Phối Chính Hãng

Mitutoyo Mall Việt Nam là nhà phân phối chính thức của Mitutoyo Nhật Bản, cam kết cung cấp sản phẩm chính hãng, đầy đủ CO/CQ, bảo hành toàn cầu.

Giá Tại KHO – Giá Rẻ Nhất

Giá bán cạnh tranh nhất thị trường, nhập khẩu trực tiếp, không qua trung gian. Hỗ trợ báo giá số lượng lớn cho doanh nghiệp.

Chính Sách Bảo Hành Uy Tín

Bảo hành 12 tháng theo tiêu chuẩn Mitutoyo toàn cầu. Hỗ trợ kiểm định – hiệu chuẩn – sửa chữa tận nơi.

Dịch Vụ Tư Vấn Chuyên Nghiệp

Đội ngũ kỹ sư chuyên sâu, tư vấn ứng dụng đo lường phù hợp với từng ngành nghề. Hỗ trợ kỹ thuật toàn quốc.

Mua hàng chính hãng tại Nhà phân phối Mitutoyo Việt Nam

Liên hệ ngay hotline 0396.08.23.23 – 0909.490.619 để nhận báo giá, tư vấn kỹ thuật và đặt hàng nhanh chóng. Giao hàng toàn quốc – Hỗ trợ xuất hóa đơn VAT đầy đủ.

Các câu hỏi thường gặp FAQs

1. Panme 468-168 có chống nước không? Có. Thiết bị đạt chuẩn IP65, chống nước và bụi, phù hợp môi trường gia công có dầu làm mát.

2. Có thể dùng để đo lỗ ren không? Không khuyến nghị. Thiết bị phù hợp đo lỗ trơn, lỗ doa, lỗ khoan có bề mặt hoàn thiện.

3. Có cần vòng chuẩn để hiệu chuẩn không? Có. Vòng chuẩn 30 mm là phụ kiện tùy chọn – Mã: 177-288 – Giá: 174.00 €.

4. Có thể kết nối với máy tính không? Có. Thiết bị hỗ trợ xuất dữ liệu qua cáp Digimatic hoặc USB Input Tool Direct.

5. So sánh Panme Mitutoyo và Insize – nên chọn loại nào? Mitutoyo có độ chính xác, độ bền và khả năng chống nước vượt trội, phù hợp với môi trường sản xuất chuyên nghiệp. Insize phù hợp với nhu cầu phổ thông, chi phí thấp hơn.

Từ khóa tìm kiếm liên quan

panme đo lỗ ba chấu Mitutoyo 468-168, panme điện tử đo lỗ 30–40mm, panme đo lỗ chính xác cao, panme ba chấu chống nước IP65, panme có xuất dữ liệu SPC, panme đo lỗ dùng trong cơ khí, panme Mitutoyo có CO CQ, nên mua panme đo lỗ loại nào, Mitutoyo hay Insize, panme đo lỗ ba chấu dùng cho xưởng CNC, thiết bị đo lỗ trong chính hãng

Tìm hiểu về Panme, đặc điểm, cấu tạo, công dụng và phân loại

Là một thiết bị đo lường với độ chính xác cao, nên Panme rất phổ biến và có tính ứng dụng cao trong các xưởng cơ khí và gia công. Panme thường được dùng để đo đường kính, kích cỡ các chi tiết có dạng hình trụ hay dạng ống,…Panme cũng được dùng để đo kích thước của một vật có dạng hình học đối xứng và dùng cân kỹ thuật để đo khối lượng của vật đó. Trên cơ sở các phép đo này có thể nhận định thể tích và khối lượng riêng của vật. Đồng thời, panme còn được sử dụng để tính toán các sai số của các phép đo trực tiếp và gián tiếp.

Vậy hãy cùng Mitutoyomall.vn tìm hiểu về Panme, đặc điểm, cấu tạo, công dụng và phân loại Panme ngay bài viết dưới đây nhé:

Thước panme là gì?

Panme là một thiết bị dùng để đo khoảng cách rất nhỏ, thường là chính xác đến 1 /1.000 mm.. Là một thiết bị được sử dụng rộng rãi trong ngành cơ khí để đo chính xác độ dày của khối, đường kính bên ngoài, bên trong của ống, độ sâu của khe hẹp… Xuất hiện thường xuyên trong các xưởng cơ khí , các viện nghiên cứu về đo lường.

Panme có các lợi thế hơn hẳn thước cặp trong một số trường hợp.

Thước panme có đặc điểm gì?

• Đây là dụng cụ được thiết kế chuyên dụng cho từng loại chuyên biệt: panme đo ngoài, panme đo trong, panme đo sâu vì vậy nên nó có tính vạn năng kém. Và phạm vi đo hẹp (trong khoảng 25 mm).
• Panme có nhiều cỡ: 0 – 25 mm, 25 – 50 mm, 50 – 75 mm, 75 – 100 mm, 100 – 125 mm, 125 – 150 mm…
• Đơn vị đo lường thường là mm hoặc inch.
• Hãng cung cấp thước panme chính hãng và chất lượng nhất là Mitutoyo.
• Có nhiều cấp độ chính xác khác nhau và độ phân giải khác nhau. Hiện nay trên thị trường đã có độ phân giải 4 số lẻ (0,.0001 mm).

Công dụng nổi bật của thước panme so với thước cặp

Với ưu điểm phạm vi đo rộng, độ chính xác tương đối cao, dễ sử dụng, thiết bị này thường được dùng để đo kích thước ngoài, kích thước trong, đo chiều sâu của piton, kích thước của trục khuỷu, phanh đĩa , kích thước xi-lanh và độ sâu của lỗ khoan….

Panme có một số ứng dụng nổi bật so với các thiết bị đo lường khác như là: có thể đo đối tượng có kích thước rất nhỏ nhưng có độ chính xác cao. Bởi khi đo bằng panme ta thấy thân thiết bị và chi tiết cùng nằm trên một đường thẳng do chuyển động quay làm cho panme tịnh tiến (gây ra sai số là rất ít).

Trong khi đó, chi tiết và thân của thước cặp không nằm trên cùng một đường thẳng, ta thấy nó có một khoảng cách nào đó. Đồng thời, thước cặp có khớp trượt (khớp tịnh tiến) nên khả năng gây ra sai số là lớn hơn (do bị dơ, và khe hở này luôn tồn tại không khắc phục được). Ngoài ra khi đo, vật không bị tác dụng lực như thước cặp.

Vì vậy, khi cần đo vật thể có chính xác cao thì nên sử dụng panme sẽ cho kết quả chính xác hơn.

Thước panme có cấu tạo như thế nào?

Thước panme có cấu tạo khá đơn giản bao gồm những bộ phận sau :

Cấu tạo thước panme

• Mỏ đo (anvil)
• Đầu đo di động (spindle)
• Vít hãm/ chốt khóa (lock)
• Thân thước chính (sleeve)
• Thân thước phụ (thimble)
• Núm vặn/ tay xoay (ratchet knob)
• Tay cầm (frame)

Thước panme được phân loại như thế nào?

Có rất nhiều cách để phân loại thước panme nhưng chủ yếu dựa vào một vài tiêu chí dưới đây.

Theo tính năng, chúng ta có các loại phổ biến như sau:

Đo ngoài

Thước panme đo ngoài là một dụng cụ được thiết kế đo bên ngoài của vật thể hay còn gọi là đường kính ngoài (OD). Nó có hình dạng và hoạt động khá giống một chiếc kẹp chữ C, có thể mở và đóng bằng cách xoay con vít bên trong. Panme đo ngoài thường được dùng đo dây, các loại hình cầu, trục và dạng khối…Đây cũng là loại thông dụng nhất, nhiều người mới biết tới panme sẽ nghĩ tới hình ảnh của nó trước tiên.

Đo trong

Ngược lại với panme đo ngoài, thước panme đo trong dùng để đo bên trong hoặc đường kính trong của vật thể (ID). Hình dạng của loại này tương tự một chiếc bút, chỉ khác là có một ống chiết để xoay. Nó hay được dùng để đo đường kính lỗ nên nhiều người gọi là panme đo lỗ.

Đo độ sâu

Giống với tên gọi, thước panme đo độ sâu được chế tạo để đo độ sâu của lỗ, khe hoặc rãnh. Nó có chân đế thẳng hàng với đỉnh của lỗ, khe hay rãnh cần đo. Ống chiết là ở trên trục, nhô lên khỏi đế. Khi ống chiết quay, một thanh đo lường đi xuống từ trục. Tiếp tục xoay, cho đến khi thanh đo chạm đáy lỗ, khe hay rãnh đó là bạn có thể tìm được kết quả mình muốn trên thang số đo.

Tiếp đến, với cách chia theo cấu tạo, các loại panme được ưa chuộng nhất sẽ là:

Cơ khí

Với cách phân loại theo cấu tạo, thước panme cơ khí là tên gọi chung để gọi đa số các loại thước panme cầm tay cơ bản, không tích hợp mặt đồng hồ chỉ thị kim hoặc kỹ thuật số. Loại cơ khí yêu cầu người dùng phải biết cách đo và cách đọc kết quả trong quá trình sử dụng. Dù không mang tính hiện đại, nhưng loại panme này rất bền, được các kỹ sư thường xuyên sở hữu.

Điện tử

Thước panme điện tử là một dạng nâng cấp của panme cơ khi tích hợp kỹ thuật số, cho ra một kết quả đo lường nhanh và dễ dàng. Với hệ thống đọc số hiện đại, độ chính xác có thể đến 0.005 inch và 0.001 mm, người dùng còn có thể chuyển đổi giữa đơn vị inch và mm chỉ bằng 1 nút bấm.

Đồng hồ

Khác so với hai loại trên, panme đồng hồ được tích hợp mặt đồng hồ chỉ thị kim để đọc kết quả đo. Tương tự, dòng sản phẩm này cũng yêu cầu khả năng đọc thông số, nhưng khó đọc hơn panme điện tử. Bù lại, ưu điểm của nó là phạm vi đo rộng, độ chính xác tương đối cao, dễ dùng lại có giá thành mềm mỏng, vừa túi tiền hơn.
